Membuat Gelas 3D dengan AutoCad

1. Buatlah kotak dengan tool rectangle, dengan lebar dan panjang 12 x 13.

Cara kerjanya :

Command : rectangle (enter)

Command : klik first pointnya disembarang tempat

Command : @12,13 (enter)

2. Langkah berikutnya explode objek tertutup tersebut dengan cara :

Command : explode (enter)

Command : pilih objek rectangle tersebut (enter)

3. Gambar ini menunjukan bahwa rectangle tersebut sudah berhasil di explode, karena sudah berubah dari objek tertutup menjadi objek bidang (terbuka).

Kemudian kita offset garis pada sisi kiri dan kanan serta bawah objek rectangle tersebut dengan ukuran 1.

Command : offset (enter)

Command : 1

Command : pilih garis bagian kiri dan tarik ke dalam

Command : pilih garis bagian kanan dan tarik ke dalam

Command : pilih garis bagian bawah dan tarik ke dalam

4. Kemudian buatlah garis diagonal diantara kotak-kotak kecil di bagian bawah. Hasilnya :

5. Trimlah keseluruhan objek tersebut untuk menghasilkan objek sesuai dengan yang di harapkan.

Command : trim (enter)

Command : bloklah keseluruhan objek (enter)

Command : trimlah garis yg bersinggungan sesuai yang kita inginkan

Hasilnya :

6. Agar siku-siku pada gelas merounded maka lakukan dengan cara mem-fillet.

Command : fillet (enter)

Command : r (enter)

Command : 1.5 (enter)

Command : klik garis vertikal kiri (enter)

Command : klik garis diagonal kiri (enter)

Command : fillet (enter)

Command : klik garis diagonal kiri (enter)

Command : klik garis horizontal bawah (enter)

Lakukan cara sama seperti pada baris ke-6 dan seterusnya.

Hasilnya :

7. Setelah lakukan region untuk menyatukan kembali objek-objek bidang tersebut menjadi objek tertutup, karena objek 3D hanya bisa terbangun dari objek tertutup.

Command : region (enter)

Command : blok seluruh objek (enter)

Hasilnya :

8. Terlihat objek bidang bagian dalam belum menyatu, karena kurangnya objek bidang penutup atau penghubung pada bagian atas. Buatlah garis hubung horizontal antara garis vertikal kiri dan kanan pada objek bagian dalam.

Command : line (enter)

Command : klik tepat di ujung garis vertikal kiri (enter)

Command : klik tepat di ujung garis vertikal kanan (enter)

Kemudian region ulang untuk objek-objek bidang di bagian dalam.

Command : region (enter)

Command : klik garis horizontal atas

Command : klik garis vertikal kiri

Command : klik garis vertikal kanan

Command : klik garis horizontal bawah

Command : (enter)

Hasilnya :

9. Berikutnya move objek kota di bagian dalam tepat berhimpitan dengan sisi kanan objek luar, hasilnya terlihat seperti ini :

10. Setelah itu kita membentuk objek 3D dengan cara memutar objek sebesar 360 dengan perintah revolve.

Command : revolve (enter)

Command : bloklah keseluruhan objek (enter)

Command : klik pada ujung atas garis vertikal kanan

Command : klik pada ujung bawah garis vertikal kanan

11. Command : (enter)

Hasilnya :

12. Kini kita akhiri dengan membuat lubang pada gelas tersebut dengan perintah subtract.

Command : subtract (enter)

Command : klik objek terluar (enter)

Command : klik objek dalam (enter)

Dan rubah sudut panang dari 2D menjadi 3D yaitu dengan memilih View > 3D Views > NE Isometric.

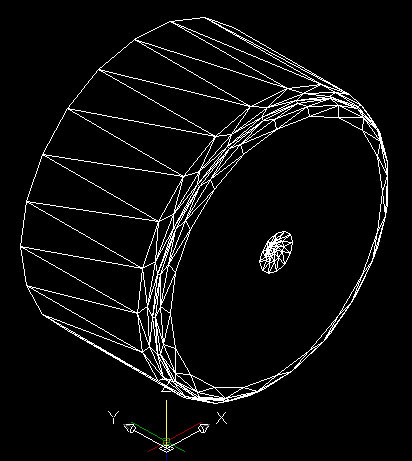

13. Kita sembunyikan kerangka-kerangka objek tersebut dengan perintah hide.

Command : hide (enter)

Hasilnya :

14. Dilihat dari bagian belakang, yaitu SW Isometric :

14. Diakhiri dengan merender View > Render.  Hasil nya (setelah di rotate3d) :
